RailCom - train direction detection
Direction of Train Detection
Der Zustand eines Signals kann genutzt werden, um die Fahrtrichtung eines vorbeifahrenden Zuges auf einem Streckenabschnitt zu ermitteln.

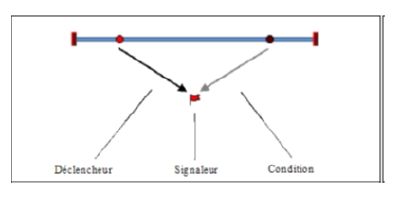

Abb.: Abbildung_250 Detektionsempfindlichkeit
Auf diesem Streckenabschnitt soll eine Aktion ausgelöst werden, wenn ein Zug von links nach rechts fährt. Fährt ein Zug von rechts nach links, soll nichts passieren. Um dies zu erreichen, benötigen wir einen Erkennungsmechanismus, der nur bei Zügen aktiviert wird, die von links nach rechts fahren.
Um diesen Mechanismus zu realisieren, werden zwei Detektoren auf der Schiene platziert. Der Abstand zwischen diesen Detektoren muss kleiner sein als die Länge des kürzesten Zuges, der auf dieser Strecke fahren kann. Folgende Schritte müssen ausgeführt werden:
- Erstellen Sie ein Bedienfeld und zeichnen Sie das obige Gleisdiagramm.
- Platzieren Sie zwei Kontaktanzeigen (siehe Abschnitt 4, „Kontaktanzeigen“) im Gleisdiagramm und geben Sie deren digitale Adressen an.
- Erstellen Sie ein Signal.
- Setzen Sie im Signaltrigger den linken Kontakt auf „aktiv“.
- Setzen Sie im Signalzustand den rechten Kontakt auf „inaktiv“.
Abb: Zugrichtungserkennung
Wird der linke Kontakt durch einen von links herannahenden Zug betätigt, meldet der Auslöser dies dem Fahrdienstleiter. Anschließend wird die Bedingung geprüft und festgestellt, dass der rechte Kontakt inaktiv ist. Die Bedingung ist somit erfüllt und der Fahrdienstleiter wird aktiviert.
Wird der rechte Kontakt durch einen von rechts herannahenden Zug betätigt, geschieht zunächst nichts, da dieser Kontakt nicht Teil des Auslösers ist. Betätigt der Zug kurz darauf den linken Kontakt, wird dies vom Auslöser an den Fahrdienstleiter weitergeleitet. Die Bedingung wird daraufhin geprüft und festgestellt, dass der rechte Kontakt noch aktiv ist. Daher ist die Bedingung nicht anwendbar, und der Fahrdienstleiter wird nicht aktiviert.
Wenn dem Signalmann Aufgaben zugewiesen werden, werden diese entsprechend der Fahrtrichtung der Züge ausgeführt.
