Configureren van een rolbrug

Verwendung

Märklin-rolbrug 9294 met Gerd Boll-decoder SBD

Rolbrug met 10 spooraansluitingen

Het bijzondere aan dit voorbeeld is dat alleen de aansluitingen van spoor 1 recht tegenover elkaar liggen, alle andere sporen zijn ten opzichte van elkaar verschoven.

Fig: Rolbrug met 10 spooraansluitingen

Symbool met 18 sporen

Deze bijzonderheid heeft ook invloed op de inrichting van de rolbrug in TrainController, omdat daar geen geschikt symbool voor deze configuratie beschikbaar is.

In TrainController is een symbool nodig dat aan iederen kant 9 spooraansluitingen, dus in totaal 18 sporen, weergeeft.

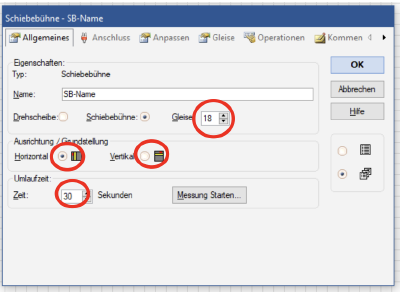

Invoer in TrainController

Fig: Rolbrug met 18 sporen

• Type: algemene rolbrug
• Sporen: 18
• Uitlijning: horizontaal / verticaal
• Gemeten omlooptijd: xx seconden

Er zijn geen verdere invoergegevens nodig.

Configuratie van een Märklin-rolbrug 9294 met Gerd Boll-decoder SBD

Om de rolbrug via TrainController te kunnen bedienen, moeten aan de betreffende spooraansluitingen van het TC-rolbrugsymbool operaties worden toegewezen.

Fig: Rolbrug

In de pdf-handleiding: Einrichten Schiebebühne.pdf worden de operaties nauwkeurig beschreven.

Weblinks

• Bron: Forum
• Handleiding: Einrichten Schiebebühne.pdf
• TC-wiki: Rolbrug algemeen
• TC-wiki: Rolbrug Minitrix 66540
• TC-wiki: Rolbrug met locomotiefdecoder
